步進電機不是恒轉矩電機，運行轉速越高輸出轉矩會越小，所以關注電機保持轉矩參數的同時更應當關注在實際，工作轉速下電機的輸出轉矩（可參考動態力矩曲線圖）；并且我們建議預留1.5倍的余量，以免出現過載情況下步進電機丟步的現象。

型號

保持力矩

（N.m）

額定電流

（A）

轉動慣量

（g.cm2）

機身長

（mm）

推薦驅動器

SMH2402-[2]

1.5

4.0

340

≤56.0

低速S-266D

24~60VDC

高速ASA872R

24~80VAC



SMH2403-[2]

2.1

4.0

490

≤68.0

SMH2404-[2]

3.2

5.0

690

≤85.0

SMH2405-[2]

3.7

5.0

1200

≤100.0

1、型號中的[2]：2為雙出軸；單出軸省略。

2、以上列表的“推薦驅動器”為脈沖型步進電機驅動器，還可以為客戶提供：總線型步進驅動器（RS485、CANopen、EtherCAT等通訊控制）；智能型步進驅動器（電位器調速、內置PLC編程等功能）。

1、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

2、為減少步進電機振動產生的噪音，務必將電機牢牢地固定在強韌的金屬面上。

3、電機與驅動器連接時，請勿接錯相。

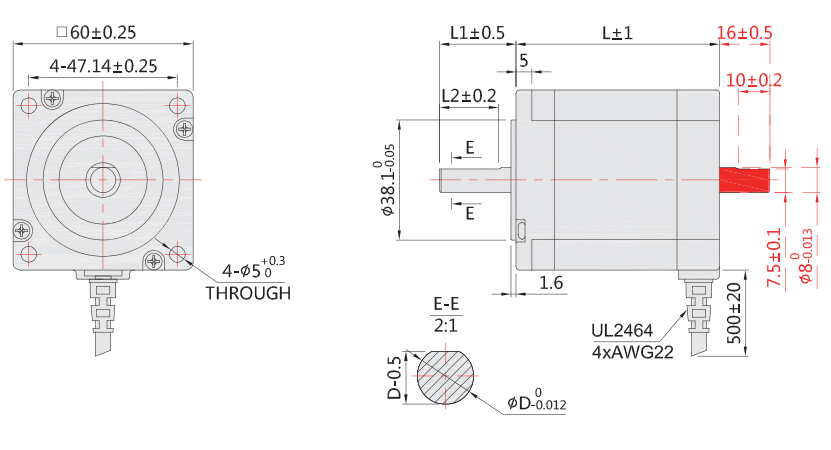

59mm步進電機外形尺寸圖

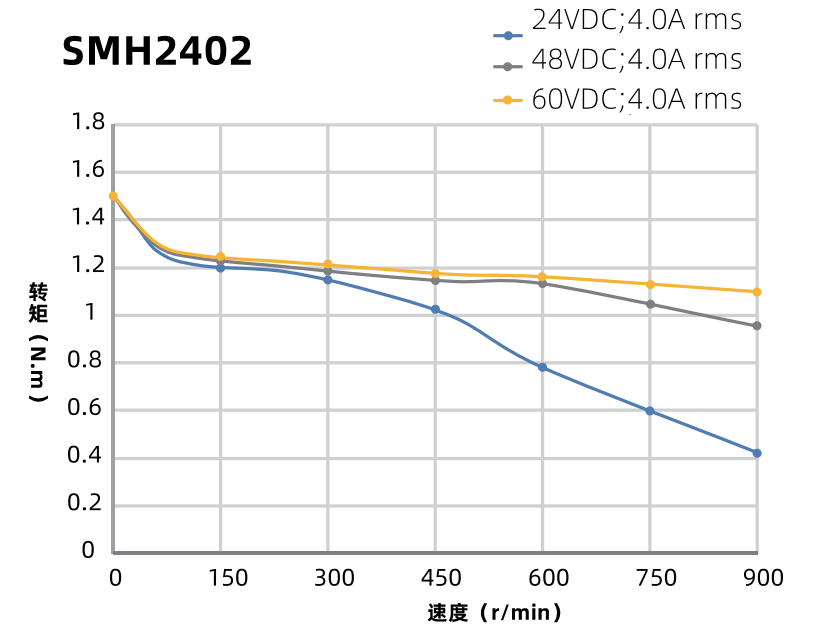

SMH2402曲線圖

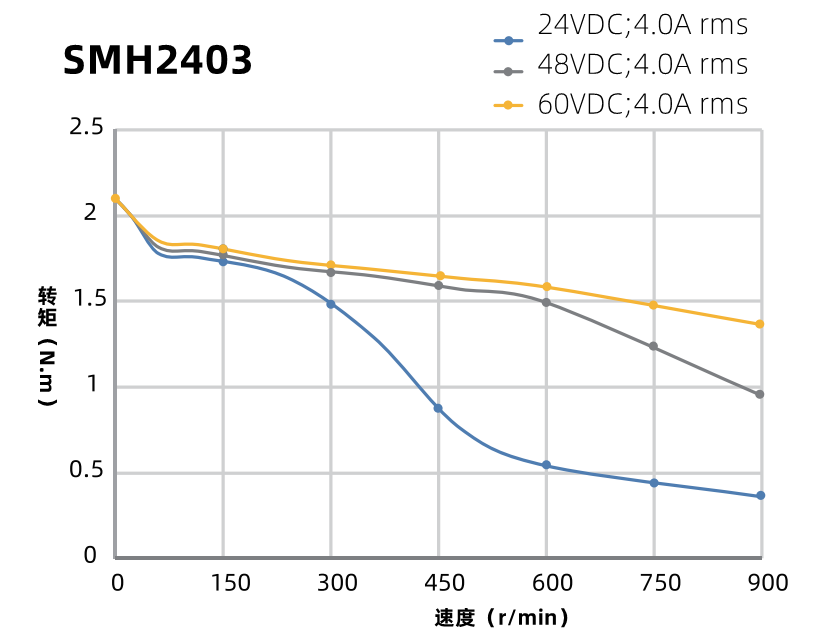

SMH2403曲線圖

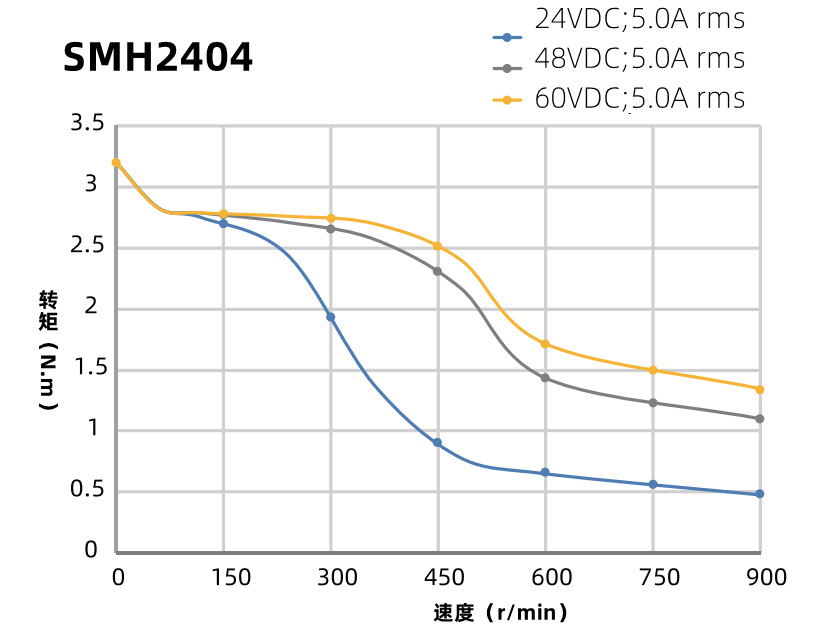

SMH2404曲線圖

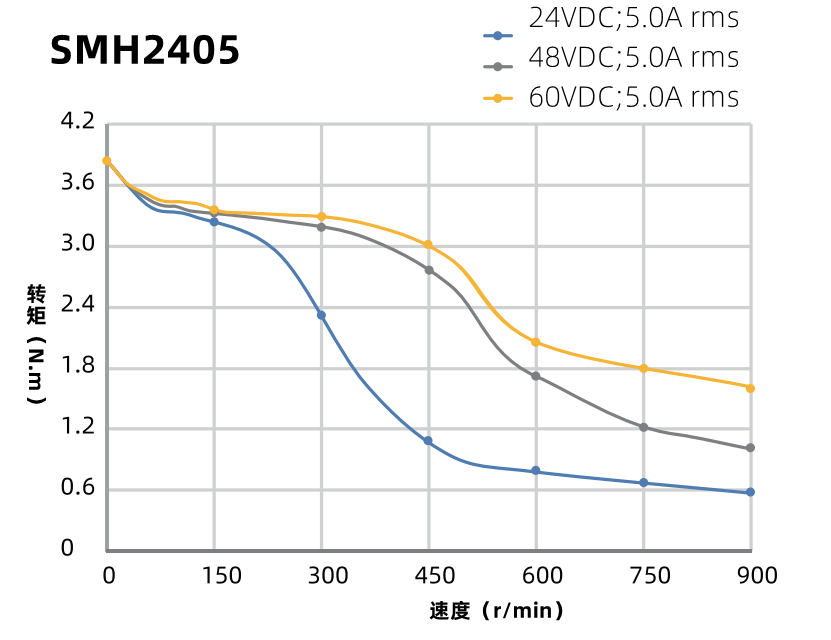

SMH2405曲線圖


SMH2402 開環步進電機 文件 CAD圖紙 3D圖紙

SMH2403 開環步進電機 文件 CAD圖紙 3D圖紙

SMH2404 開環步進電機 文件 CAD圖紙 3D圖紙

SMH2405 開環步進電機 文件 CAD圖紙 3D圖紙
